Pyykinpesukone – poistopumpun vaihtaminen (1)

Ratkaisu

Tutustu aina tuotteen käyttöoppaan turvallisuusohjeisiin ennen korjaus- tai huoltotoimenpiteitä. https://www.electrolux.com/support/user-manuals/

VAROITUS! SÄHKÖISKUN VAARA

Kytke laite pois päältä ja irrota pistoke pistorasiasta ennen korjaus- tai huoltotoimenpiteitä.

VAROITUS! LOUKKAANTUMISVAARA

Ole aina varovainen siirtäessäsi kodinkoneita. Raskaat kodinkoneet on turvallisinta siirtää kahden henkilön voimin. Käytä aina suojakäsineitä ja turvajalkineita. Käytä suojakäsineitä koko ajan suojautuaksesi terävien reunojen aiheuttamilta viilloilta.

VAROITUS! SILMÄVAMMAN VAARA

Käytä suojalaseja, jos teet jousiin liittyviä huolto- tai korjaustöitä.

VAROITUS! PURISTUMISVAARA

Käytä suojakäsineitä, jos teet hihnoihin liittyviä huolto- tai korjaustöitä.

VAROITUS! EI TARKOITETTU LAPSILLE

Pidä kaikki pienet osat ja pakkausmateriaalit alle 3-vuotiaiden lasten ulottumattomissa tukehtumisvaaran vuoksi. Vain aikuiset saavat asentaa ja käyttää tuotetta.

-

Katkaise laitteen vedensyöttö ennen huoltotoimenpiteitä. Tyhjennä laitteesta aina kaikki vesi. Kaikki huoltotoimenpiteet on tehtävä laitteen ollessa pystyasennossa. Laitteeseen jäänyt vesi voi vaurioittaa elektroniikkaa, jos laite asetetaan kyljelleen.

Varmista, että käytät tuotetta vain sen käyttötarkoitukseen ja että se on yhteensopiva osa tuotteeseen, johon se on tarkoitettu.

Älä käytä tai asenna tuotetta, jos se on vaurioitunut.

Huomaa, että itse tehty tai muun kuin ammattilaisen suorittama korjaus voi aiheuttaa turvallisuusriskejä, jos sitä ei tehdä asianmukaisesti, ja se saattaa mitätöidä takuun. Tarvittava osaaminen on välttämätöntä.

TYHJENNYSPUMPUN VAIHTAMINEN

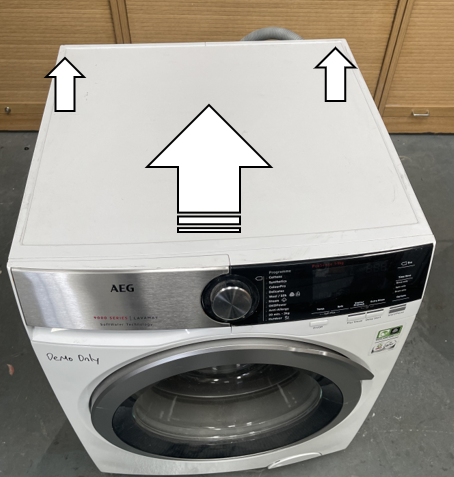

1. Irrota kannen takaosassa olevat kaksi PH2-ruuvia ja vapauta kansi liu'uttamalla sitä taaksepäin.

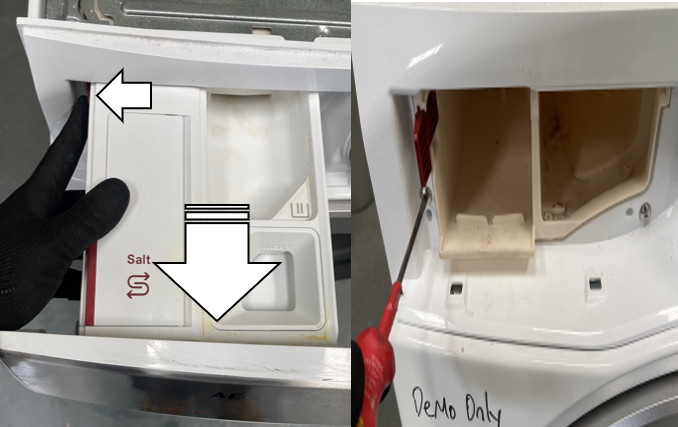

2. Paina laatikon vasemmassa takakulmassa oleva kieleke alas ja irrota laatikko vetämällä se ulos. Irrota laatikon kotelossa olevat kaksi PH2-ruuvia.

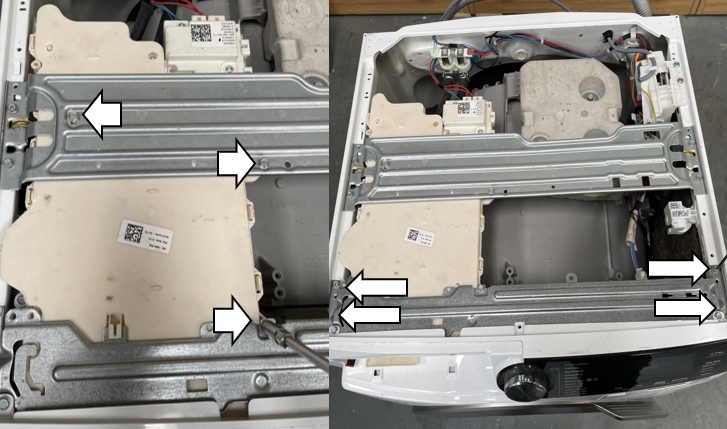

3. Irrota pesuainelokeron päällä olevat kolme 8 mm:n ruuvia sekä ohjauspaneelin poikkipalkin kummallakin puolella olevat neljä Torx 20 -ruuvia.

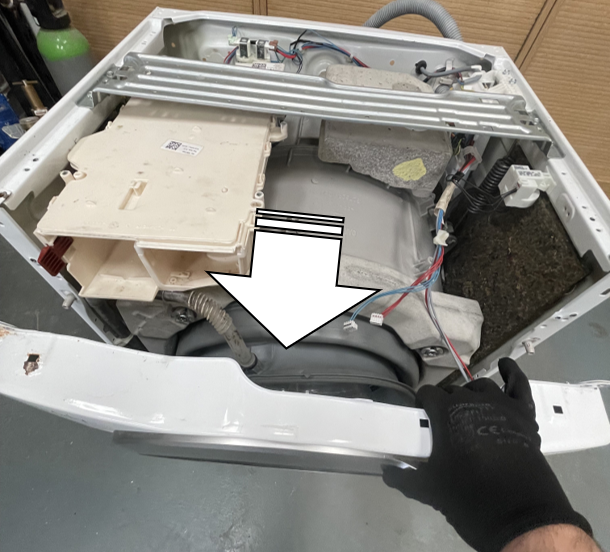

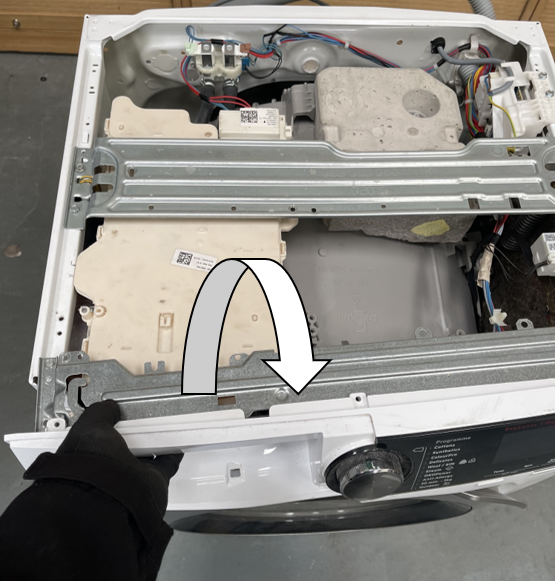

4. Irrota ohjauspaneeli kiinnikkeistään ja vedä se ulos laitteesta.

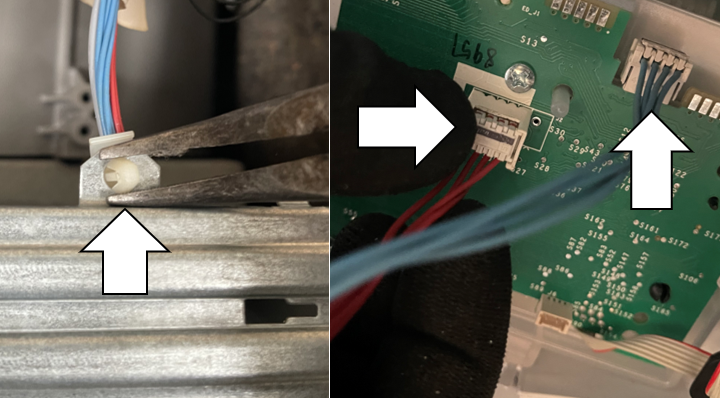

5. Irrota johtosarja poikkipalkista pihdeillä. Paina kielekettä sisään ja vapauta ohjauspaneeli vetämällä käyttöliittymän kaksi johdinliitintä irti. Varo vahingoittamasta liittimiä.

(Huomautus: Ota valokuva ennen aloittamista varmistaaksesi, että kaikki johtoliittimet palautetaan oikeille paikoilleen.)

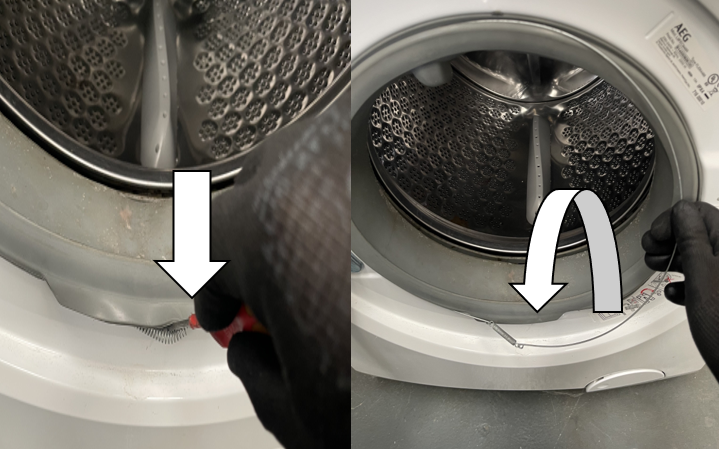

6. Löysää kiinnitysjousta, irrota ulompi pidätinjousi koukusta ja poista se.

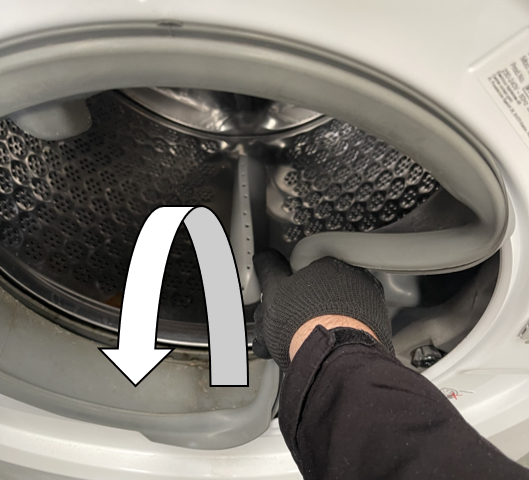

7. Irrota kumipalje etupaneelista.

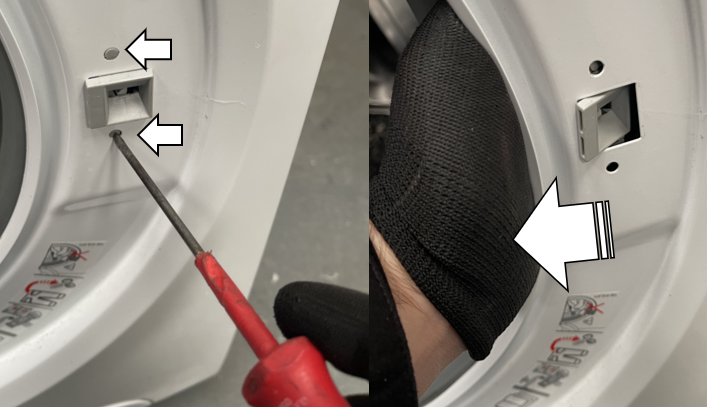

8. Paina ovilukon kahta lukituskielekettä sisäänpäin ja vapauta ovilukko työntämällä sitä vasemmalle.

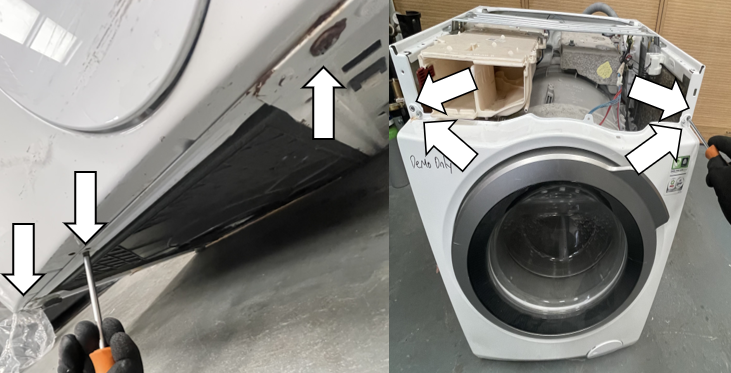

9. Irrota pesukoneen etupaneelin alla olevat kolme Torx 20 -ruuvia ja irrota sitten etupaneelin kummallakin sivulla olevat neljä 8 mm:n ruuvia, jotta etupaneeli irtoaa laitteen rungosta.

10. Vapauta etupaneeli laitteen rungosta vetämällä sitä itseäsi kohti.

11. Irrota tyhjennyspumpun kansi liu'uttamalla sitä oikealle.

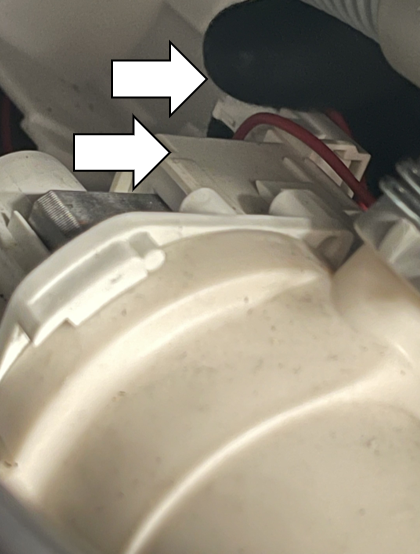

12. Irrota johtoliittimet varovasti tyhjennyspumpun takaosasta. Varo vahingoittamasta liittimiä.

(Huomautus: Ota valokuva ennen aloittamista varmistaaksesi, että kaikki johtoliittimet kytketään takaisin oikeille paikoilleen.)

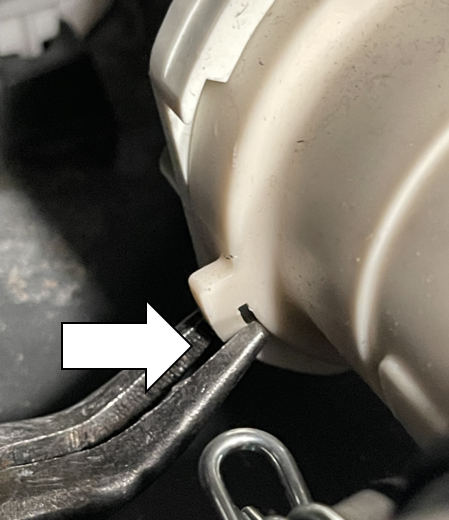

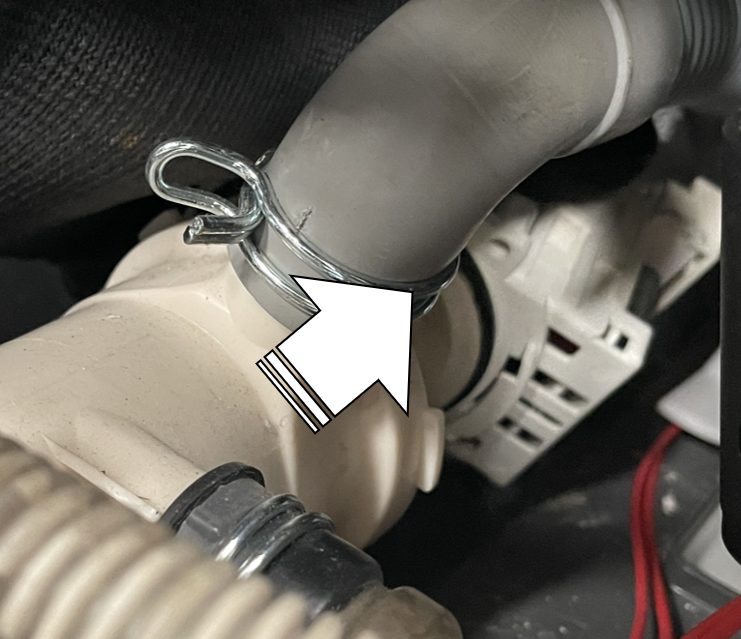

13. Taivuta pumpun kotelossa olevaa muovista pidikettä varovasti taaksepäin pihdeillä.

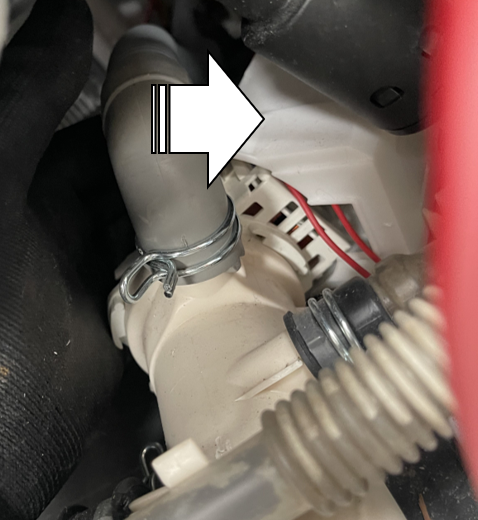

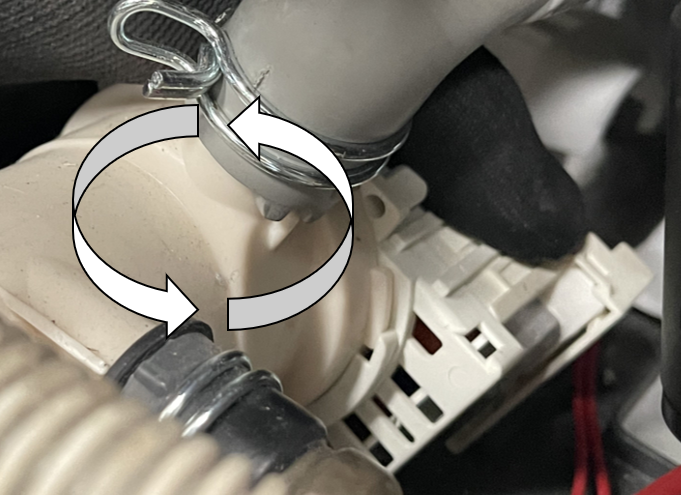

14. Kierrä tyhjennyspumppua vastapäivään irrottaaksesi sen pumppukotelon kolmesta kiinnityskielekkeestä.

Huomautus: Varmista uudelleenasennuksen yhteydessä, että kaikki kolme kielekettä on kiinnitetty kunnolla, jotta pumppu tiivistyy asianmukaisesti.

15. Vedä tyhjennyspumppu irti pumppukotelosta. Kokoa laite uudelleen suorittamalla vaiheet päinvastaisessa järjestyksessä.
